Innenlager
Das Herzstück deines Antriebes: Tretlager oder auch Innenlager für dein Fahrrad.
Das Fahrrad-Tretlager – Das Herz deines Antriebs
Es gibt viele Komponenten am Fahrrad oder E-Bike, die kaum sichtbar sind, aber eine zentrale Rolle spielen. Das Tretlager – auch Innenlager genannt – gehört definitiv dazu. Es sitzt gut geschützt im Rahmen oder in speziellen Lagerschalen und sorgt dafür, dass sich deine Kurbeln gleichmäßig und effizient drehen können. Gleichzeitig muss es enormen Belastungen standhalten: Kraftübertragung beim Pedalieren, Schmutz, Wasser und Witterung wirken dauerhaft auf diese Komponente ein. Deshalb zählt das Innenlager zu den typischen Verschleißteilen am Fahrrad und sollte bei Bedarf ersetzt werden. Bei uns findest du das passende Innenlager für dein Bike.
Die Funktion des Innenlagers am Fahrrad
Knacken, Knarzen oder ein rauer Lauf im Bereich der Kurbel sind häufig erste Hinweise darauf, dass das Innenlager ausgetauscht werden sollte. Spätestens dann wird vielen bewusst, welche wichtige Aufgabe dieses Bauteil übernimmt: Das Innenlager verbindet Kurbel und Rahmen miteinander und ist damit ein zentraler Bestandteil des gesamten Antriebssystems.
Grundsätzlich ist die Konstruktion eines Innenlagers ähnlich aufgebaut. Zwei Lager führen die Achse der Kurbel und ermöglichen eine möglichst reibungsarme Drehbewegung. Im Laufe der Zeit haben sich jedoch verschiedene Standards, Maße und Bauarten entwickelt, wodurch das Thema Innenlager heute recht vielfältig geworden ist. Im Wesentlichen unterscheidet man zwischen zwei grundlegenden Varianten: dem klassischen Patronenlager und modernen, separat montierten Lagerschalen.
Beim Patronenlager sind Lager und Achse fest in einer geschlossenen Einheit verbaut. Diese Patrone wird anschließend in das Tretlagergehäuse des Rahmens geschraubt. Diese Bauweise findet man heute vor allem noch bei älteren oder preisgünstigeren Fahrrädern.

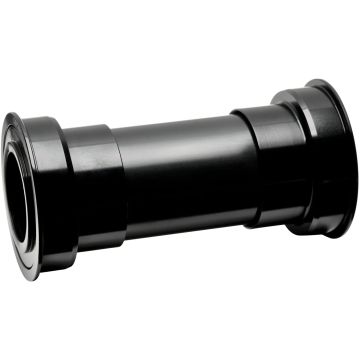

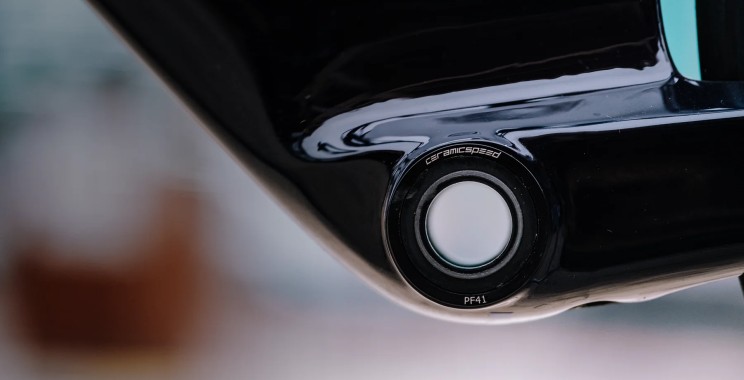

Bei modernen Bikes kommen meist Innenlager mit einzelnen Lagerschalen zum Einsatz. Die Lager werden dabei direkt in den Rahmen gepresst oder eingeschraubt, während die Achse Bestandteil der Kurbel ist. In der Regel wird die Achse zusammen mit dem rechten Kurbelarm eingesetzt und anschließend mit dem linken Kurbelarm fixiert.
Egal welche Bauweise an deinem Fahrrad verbaut ist: Wenn du ein neues Innenlager suchst, empfiehlt es sich zunächst, nach dem passenden Fahrradtyp zu filtern. In unserem Sortiment findest du beispielsweise spezielle Innenlager für Rennräder, Mountainbikes oder BMX-Räder. Anschließend gilt es, die relevanten Maße und Standards mit deinem Rahmen und deiner Kurbel zu vergleichen.
Wichtige Maße beim Fahrrad-Innenlager
Damit dein neues Innenlager perfekt zu deinem Bike passt, solltest du einige entscheidende Spezifikationen beachten.
Bauart:

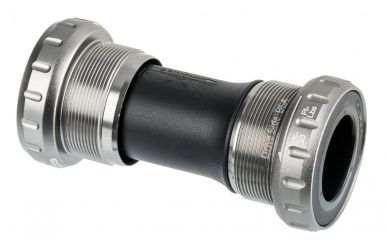

Beim klassischen Patronenlager sind Lager und Achse fest miteinander verbunden und werden als komplette Einheit in den Rahmen geschraubt. Bekannte Varianten sind beispielsweise Vierkant oder Octalink. Moderne Systeme arbeiten dagegen mit einzelnen Lagerschalen, während die Achse Teil der Kurbel ist und meist mit dem rechten Kurbelarm montiert wird.
Innenlager-Typ:

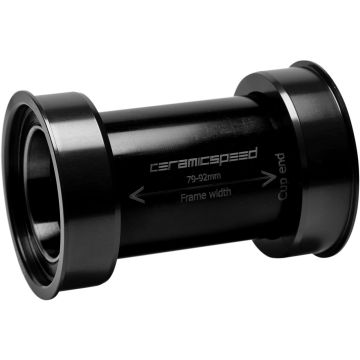

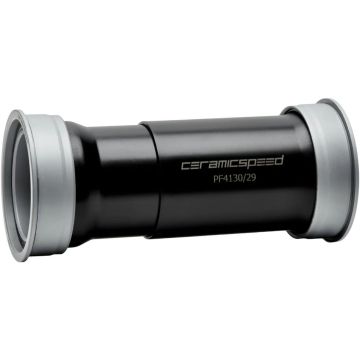

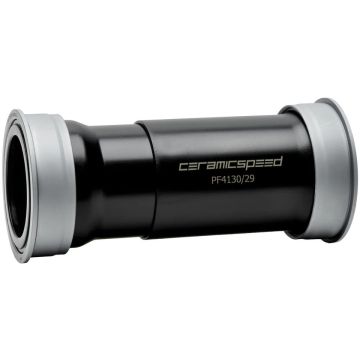

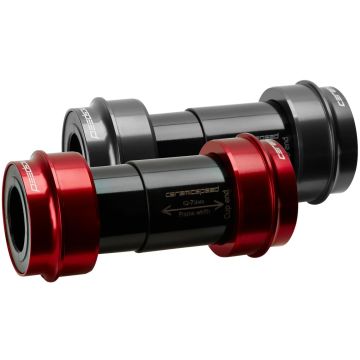

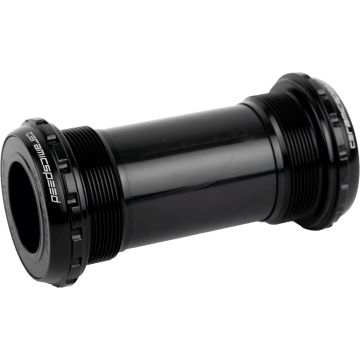

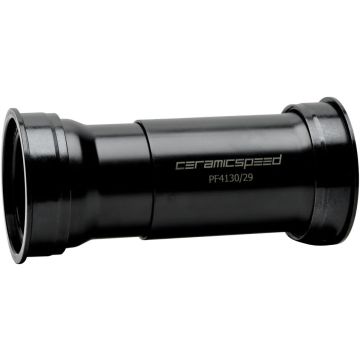

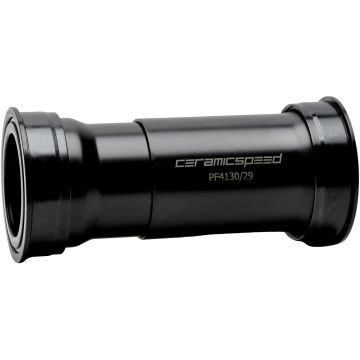

Zu den gängigsten Standards gehören BSA (geschraubt), Pressfit, BB30 oder PF30. Welcher Typ verwendet werden kann, hängt ausschließlich vom Rahmen deines Fahrrads ab. Deshalb solltest du unbedingt prüfen, für welchen Standard dein Rahmen ausgelegt ist.
Gehäusebreite:
Die Gehäusebreite beschreibt den Abstand zwischen den beiden Außenseiten des Tretlagergehäuses im Rahmen. Auch dieses Maß wird vom Rahmen vorgegeben. Häufige Breiten sind beispielsweise 68 mm oder 73 mm.
Achsprofil:
Je nach System und Standard können nur Kurbelachsen mit bestimmten Durchmessern und Profilen verwendet werden. Daher müssen Achse, Innenlager und Kurbel stets zueinander passen.
Fazit – So findest du das richtige Tretlager
Beim Kauf eines neuen Innenlagers solltest du also unbedingt darauf achten, welcher Lagertyp und welche Bauart zu deinem Rahmen passen – zum Beispiel ein BSA-Gewindelager oder ein Pressfit-System. Ebenso wichtig ist die passende Gehäusebreite sowie die Kompatibilität mit deiner Kurbelachse.
Tipp: Für den Ein- und Ausbau eines Innenlagers benötigst du passendes Spezialwerkzeug.
